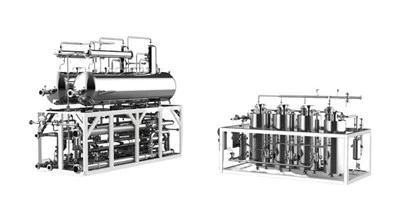

Kvadratinės konstrukcijos šarminės elektrolizės procesas

1000 Nm³/h Square AWE įranga

① Lengva valdyti ir prižiūrėti

Sandarinamas hidrauliniu ekstruzijos būdu, išardomas ir surenkamas vietoje, greitas techninės priežiūros laikas

② Modulinis dizainas

Nepriklausomas vienos kameros blokas, išplečiamos vienos ląstelės ir sujungiamos kelios ląstelės

③ Mažas energijos suvartojimas

Nulinio tarpo dizainas, gryni nikelio elektrodai ir didelis laidumas

④ Didelis patikimumas

Dvigubas saugos draudimas su hidrauliniu automatiniu valdymu ir kelių taškų mechaniniu užraktu, didelio stiprumo mechaniniu atraminiu rėmu ir nepriklausomu vienos kameros skysčio įleidimo ir išleidimo anga, kad būtų užtikrintas vienodas temperatūros laukas

1.Vandenilio gamyba 1000Nm³/val

Stačiakampė AWE sistema pasižymi įspūdingu našumu ir pasiekia iki 1000 Nm³/val. vandenilio generavimo greitį vienam įrenginiui. Šis nepaprastas pajėgumas tarnauja dviem tikslams – patenkinti intensyvius vandenilio poreikius įvairiais naudojimo atvejais ir paskatinti vandenilio energijos rinkos plėtrą į platesnį mastą.

2. Nuolatinės srovės energijos suvartojimas: 4,1–4,3 kWh/Nm³

Efektyvi energijos transformacija yra pagrindinis rodiklis vertinant šarminio vandens elektrolizės įrenginių veikimą. Mūsų elektrolizatoriaus nuolatinės srovės elektros energijos suvartojimas palaikomas nuo 4,1 iki 4,3 kWh/Nm³, o tai palengvina efektyvų energijos naudojimą. Tai ne tik sumažina vandenilio gamybos sąnaudas, bet ir atitinka tvarios, švarios energijos plėtros principus.

3. Vandenilio grynumas prieš gryninimą yra didesnis nei 99,8 %

Šis kvadratinis AWE įrenginys garantuoja vandenilio grynumą prieš gryninimą, viršijantį 99,8%, užtikrinant, kad vandenilio kokybė atitiktų įvairius naudojimo reikalavimus.

4. Po valymo vandenilio grynumas yra didesnis nei 99,999 %

Naudodamas sudėtingus valymo metodus, elektrolizatorius pasiekia didesnį nei 99,999% vandenilio grynumą po valymo. Dėl didelio grynumo lygio jis plačiai taikomas tokiuose sektoriuose kaip kuro elementai ir energijos gamyba, o tai padeda tobulinti švarios energijos sprendimus.

5. Darbinis slėgis: 0,5 MPa

Ši kvadratinė AWE sistema veikia esant 0,5 MPa darbiniam slėgiui, tai yra technologinis proveržis, padidinantis elektrolizatoriaus išėjimo slėgį. Tai ne tik garantuoja saugų įrangos veikimą, bet ir daro ją universalia įvairiems vandenilio naudojimo scenarijams, taip praplečiant vandenilio naudojimo galimybes įvairiose srityse.

6. Darbinė temperatūra: 85±5 laipsniai

Elektrolizatorius veikia optimaliame 85±5 laipsnių temperatūros diapazone, sukurdamas idealias sąlygas efektyviam vandenilio generavimui. Šis stabilus ir lankstus darbo temperatūrų diapazonas prisideda prie geresnės vandenilio išeigos ir kokybės, taip padidindamas gamybos efektyvumą.

7. Galios svyravimų diapazonas: 10-120 %

AWE įrenginys sukurtas valdyti įvairius galios svyravimus ir patikimai veikti sąlygomis, kurios svyruoja nuo 10% iki 120% vardinės talpos. Šis prisitaikymas prie įvairių elektros tiekimo scenarijų žymiai padidina įrangos atsparumą ir patikimumą.

8. Šaltojo paleidimo laikas Mažiau arba lygus 35 min., karšto paleidimo laikas Mažiau arba lygus 5 min.

Šis elektrolizatorius šaltą paleidimą pasiekia per 35 minutes, o karštą – vos per 5 minutes. Tokios greito paleidimo galimybės padidina įrangos reagavimą, todėl ji puikiai tinka programoms, kurioms reikia dažno paleidimo ir sustabdymo, taip padidinant jos prisitaikymą prie dinamiškos darbo aplinkos.

9. Nurodytas tarnavimo laikas: 8000h

1,000 Nm³/h AWE sistema buvo kruopščiai projektuojama ir išbandyta. Numatoma, kad jos tarnavimo laikas yra iki 8,000 valandų. Ši tvirta konstrukcija sumažina poreikį dažnai keisti įrangą ir sumažina priežiūros išlaidas, todėl vartotojams siūlomas patikimas ir ekonomiškas sprendimas.

Kodėl mus?

• SANY Hydrogen Energy Co., Ltd. (toliau – SANY Hydrogen Energy) buvo įkurta 2022 m., kuri yra visiškai SANY International dukterinė įmonė. Remdamasi SANY grupės patirtimi ir sukaupta įrangos gamybos ir pažangios gamybos srityje, SANY Hydrogen Energy remia naujos Kinijos energetikos pramonės transformaciją ir atnaujinimą, kuri dabar yra pastačiusi 2GW automatizuotą vandenilio energijos įrangos gamybos liniją ir didžiausią Kinijos bandymų platformą. elektrolizatoriams. „SANY Hydrogen Energy“, kurios būstinė yra Changsha mieste, Hunano provincijoje, yra pasiryžusi tapti pirmaujančia vandenilio energijos įrangos sprendimų tiekėja pasaulyje, turėdama vieną tyrimų, plėtros ir bandymų centrą, pastatytą Pekine.
• SANY Heavy Industry (600031.SH), kaip pagrindinė patronuojančios bendrovės SANY Group narė, buvo įtraukta į biržos sąrašus 2003 m. liepos 3 d. Tai pirmoji įmonė Kinijoje, sėkmingai įgyvendinusi padalintų akcijų struktūros reformą ir pasiekusi visą apyvartą. 2011 m. liepos mėn. SANY Heavy Industry pirmą kartą pateko į FT Global Top 500 pagal rinkos vertę sąrašą ir tapo vienintele Kinijos statybinių mašinų įmone sąraše. Be to, buvo įtrauktos dar du SANY grupės nariai: SANY Heavy Energy (688349.SH) ir SANY International (00631.HK). 2021 m. gegužės 13 d. SANY Heavy Industry buvo įtraukta į Forbes Global 2000 sąrašą ir užėmė 468 vietą. Ji pirmą kartą pateko tarp 500 geriausių pasaulinių kompanijų. Tai pirmoji inžinerinių mašinų įmonė Kinijoje ir antra pasaulyje. „SANY Group“ dvylika metų iš eilės buvo žurnalo „Fortune“ leidžiamame „Labiausiai žavinčių Kinijos įmonių“ sąraše ir ketverius metus iš eilės užėmė pirmąją vietą tarp gamybos pramonės įmonių.
• SANY grupė, kaip pasaulinio lygio įrangos gamintoja, aktyviai propaguoja „mažai anglies dioksido į aplinką išskiriančių technologijų“ strategiją ir visapusiškai išplečia savo apimtį į naują energetikos sektorių, integruojantį vėjo energiją (Sany Heavy Energy), saulės energiją (SANY Silicon Energy), vandenilio energiją (SANY). Vandenilio energija) ir energijos kaupimas (SANY Lithium Energy), kad sudarytų uždaro ciklo pramoninę grandinę nuo vandenilio gamybos iki saugojimo, transportavimo ir degalų papildymo, kad būtų galima įgyvendinti plataus masto taikymo scenarijus visapusiškam „žaliosios energijos ir žaliojo vandenilio“ sprendimui. anglies dioksido neišskiriančio pasaulio kūrimas.

Privalumai

■ Turime pranašumą didelio masto vandenilio gamyboje iš vėjo, saulės ir žaliosios energijos.

Siekdami patenkinti naujo didelio masto vandenilio gamybos iš vėjo, saulės ir žaliosios energijos poreikį, sukūrėme vandenilio gamybos įrangą, kurios našumas yra 1,000 Nm³/h, ir „viskas viename“ vandenilį. gamybos sistema, sudaryta iš keturių 1,000 Nm³/h vienetų, pasirenkant pagrindines medžiagas, tokias kaip labai aktyvūs ir stabilūs elektrodai, membranos, pasižyminčios dideliu sandarumu ir mažu paviršiaus atsparumu, modifikuotos PTFE sandarinimo tarpinės ir naudojant CAE modeliavimą. elektrolizatoriaus srauto lauko struktūros analizė ir optimizavimas, kurių pagrindiniai parametrai yra pirmaujantys Kinijoje. 2023 m. laimėjome „Jilin Electric Power Co., Ltd.“ Da'an Wind ir Solar Green vandenilio sintezės amoniako integravimo demonstracinį projektą, kuriame dalyvavo dvi „viskas viename“ vandenilio gamybos sistemos, sudarytos iš keturių 1,{{ 11}} Nm³/h vienetų kiekvienas, kaip reikšminga Projekto vykdymą remianti jėga.

■ Mes turime pranašumą savarankiškai sukurtose ir gaminamose BOP sistemose.

BOP sistemos MTEP ir projektavimo darbus atliekame remdamiesi chemijos inžinerijos skaičiavimo duomenimis, kurių tikslas – lengvas montavimas, patikimas veikimas, saugus darbas ir trumpesnis montavimo laikotarpis, siekiant užtikrinti, kad BOP sistema puikiai prisitaikytų prie svyruojančios darbinės galios. vandenilio gamybos metu. Baigiamos 100–6,000 Nm³/h atskyrimo ir valymo sistemų kūrimas ir eksperimentinė patikra, kurios taikomos daugelyje rinkos projektų. Galimos pritaikytos BOP sistemos paslaugos, atitinkančios specifinius klientų poreikius.

■Sukūrėme ir pradėjome eksploatuoti 20MW klasės „viskas viename“ elektrolizatoriaus testavimo platformą, apimančią našumo testavimą, valdymo optimizavimą, patikimumo tikrinimą ir kitas funkcijas, kuri praėjo HAZOP, SIL, QRA ir kitus saugos bei žaibosaugos rizikos vertinimus.

Ši platforma gali visiškai patenkinti išsamių šarminių elektrolizatorių ir BOP sistemų bandymų, kurie iš viso vyko tūkstančius valandų, poreikius, suteikdama svarbią duomenų palaikymą greitam elektrolizatorių, BOP sistemų ir pagalbinės įrangos produktų patikrinimui ir kartotiniam atnaujinimui.

■ Turime pranašumą išmanioje didelės apimties įrangos gamyboje.

Remdamiesi SANY grupės pranašumais išmaniosiose gamybos ir kokybės užtikrinimo sistemose, sukūrėme automatizuotas 2GW elektrolizatorių gamybos linijas, būdami pirmieji, padarę proveržį pagrindiniuose automatinio tiekimo, automatinio argono lankinio suvirinimo, automatinio pasipriešinimo suvirinimo, vamzdžių procesuose. surenkamoji gamyba ir didelio tikslumo krovimas, o tai žymiai pagerino vandenilio įrangos gamybos kokybę. Siekdami užtikrinti, kad procesas atitiktų norminius reikalavimus, sukūrėme išsamią gamybos proceso standartų valdymo sistemą, apimančią visą vandenilio įrangos gamybos procesą.

■ Turime pranašumą vėjo energijos, saulės energijos, vandenilio, stočių ir transporto priemonių sinergijoje.

Vadovaudamasi SANY grupės mažo anglies dioksido kiekio strategija, SANY Hydrogen Energy (vandenilio gamybos įranga ir vandenilio papildymo įranga) glaudžiai bendradarbiauja su SANY Renewable Energy (vėjo energija ir didelio masto vandenilio gamyba iš žaliosios energijos), SANY Silicon Energy (fotoelektra). ir SANY Heavy Truck (elektrinės transporto priemonės ir vandenilio kuro elementais varomos elektrinės transporto priemonės), kad sudarytų uždarą mažai anglies dioksido į aplinką išskiriančios pramonės kilpą. „SANY Hydrogen Energy“ ne tik gali vykdyti MTEP ir vandenilio energetikos įrangos gamybą, bet ir prieinama dideliems vėjo ir fotovoltinės energijos duomenims, padėjus tvirtą pagrindą vandenilio gamybos iš žaliosios energijos sistemos plėtrai ir nuolatiniam klasterio atnaujinimui. kontrolės strategija, kuri padeda klientams teikti sudėtingesnius ir ekonomiškesnius integruotos žaliojo vandenilio gamybos ir panaudojimo sprendimus, skatinančius kokybišką visos pramonės plėtrą.

SANY vandenilio energijos GW lygio paketų sprendimai.

GW lygio vandenilio gamybos sprendimai apima Sukurti 66 didelio masto kvadratiniai elektrolizatoriai, 22 „viskas viename“ oro ir skysčių atskyrimo sistemų komplektai, 11 „viskas viename“ valymo sistemų komplektų, 66 rinkiniai didelio našumo maitinimo šaltinių ir 1 SIEMS energijos valdymo sistemos komplektas. pagal SANY kad padidina bendrą žaliosios energijos panaudojimo lygį 10 proc., kuris yra pranašesnis daugiausia dėl mažesnio visos vandenilio gamybos įmonės ploto ir priežiūros sąnaudų sumažėjimas 30%, atsižvelgiant į modulį orientuotą konstrukciją, kai maksimalus darbinės galios tankis yra iki 12000 A/m².

SANY Hydrogen Energy yra pirmoji, kuri įgyvendina didelio masto suslėgto kvadratinio dizaino elektrolizatoriaus technologiją, kuri gali 3 kartus padidinti dujų ir skysčių atskyrimo apdorojimo pajėgumus.

Įrangos galios svyravimai svyruoja nuo 10% iki 120%, todėl paleidimų ir sustojimų skaičius sumažėja 30%. Įranga veikia su labai pritaikomu maitinimo šaltiniu, kuris išlaiko bendrą harmoninį iškraipymą iki 2%. Be to, jo derinimas su vertikaliu separatoriumi ne tik sumažina tūrį, bet ir dar labiau padidina atskyrimo pajėgumą.

Kaip SANY Hydrogen Energy GW lygio sprendimų smegenys, ši SANY Hydrogen Energy SIEMS energijos valdymo sistema palaiko trumpalaikes vėjo ir saulės sistemos prognozes, valdo vandenilio gamybos valdymo sistemą, pagrįstą milijonais branduolio duomenų, ir realizuoja. greita energijos sintezė išlaikant ne tinklo sąsają. Be to, savarankiškai sukurtas klasterio valdymo algoritmas gali apimti daugiau nei 80 elektrolizatorių rinkinių suderinamumą ir tuo pačiu metu užtikrinti pagrindinį saugos mechanizmą.
