Dujų suspaudimo slydimas



1. Stacionari vandenilio papildymo stotis:su iškrovimo, padidinimo, saugojimo ir aušinimo moduliais, jis gali pasiekti nuotolinį degalų papildymą, kritinės įrangos būsenos stebėjimą, debesų kompiuteriją ir didelių duomenų analizę, greitą degalų papildymo greitį ir didelį degalų papildymo greitį.

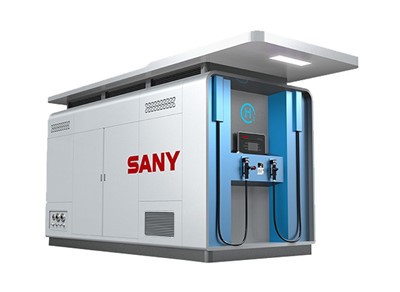

2. Ant slidžių montuojama vandenilio degalinė:Jame integruotas hidrinimas, aušinimas, matavimas ir skaitmeninis valdymas, o gamykloje atliekami įrangos gamybos, testavimo, derinimo ir kiti procesai. Stoties konstrukcija patogi, lanksti, efektyvi, trumpa ciklo trukmė

3. Stacionarios / ant slydimo sumontuotos vandenilio degalinės:Pritaikoma integracija pagal kliento poreikius, palaikoma diafragma arba skysčiu varomi kompresoriai





1. Skysčiu varomas kompresorius

■ Kompresoriui alyvos balionas yra atskirtas nuo dujų baliono, kurio stūmokliui naudojamas tepalas be alyvos, neleidžiantis suslėgtai terpei užteršti suspaudimo proceso metu. Daugiasluoksnis sandariklis naudojamas dujų ir alyvos kameroms specialiose alyvos ir dujų izoliacijos kamerose, kad būtų galima visiškai atskirti naftą ir dujas. Tokia alyvos-dujų izoliacijos kamerų struktūra užtikrina, kad vandenilis nebus veikiamas alyvos net ir pažeidus sandarinimo žiedą, o tai toliau palaiko dujų grynumą išleidimo angoje. Šiam kompresoriui nereikia tepimo sistemos be komponentų, tokių kaip alkūniniai velenai ir švaistikliai.



■ Hidrauliniai stūmokliniai kompresoriai turi mažą tiesinį greitį ir perjungimo dažnį. Priešingai nei kitų tipų stūmokliniai kompresoriai, hidrauliniai stūmokliniai kompresoriai turi ypač mažą stūmoklio dažnį ir linijinį stūmoklio greitį, todėl užtikrinamas ilgesnis sandariklio ir vožtuvų tarnavimo laikas.



■ Kompresoriaus dujų baliono stūmoklį varo hidraulinė sistema, turinti mažesnę vibraciją ir mažą triukšmą, kurioje variklis varo aukšto slėgio alyvos siurblį, o po to suspaudimo cilindrą esant stabiliai apkrovai ir eksploatavimo sąlygoms, taip prailginant kompresoriaus tarnavimo laiką. suspaudimo cilindras ir variklis.



Galingas poslinkis:Puikus šio kompresoriaus veikimas atsispindi jo galingame darbiniame tūryje – 1000 Nm³/H@12,5 MPa užtikrina pakankamą galios palaikymą hidrinimo procesui.
Aukšto slėgio išėjimas:Išmetimo slėgis gali siekti iki 45MPa, todėl puikiai tinka aukšto slėgio procesuose, tokiuose kaip hidrinimas, užtikrinant efektyvų ir stabilų gamybos proceso veikimą.
Platus pritaikymo diapazonas:Įleidimo slėgio diapazonas yra platus, nuo 2 MPa iki 20 MPa, kuris gali būti pritaikytas skirtingoms darbo sąlygoms ir pasižymi puikiu lankstumu.
Puiki temperatūros kontrolė:Maksimali išmetimo temperatūra neviršija 120 laipsnių, o po aušinimo išmetimo temperatūra yra net žemesnė nei 40 laipsnių, efektyviai užtikrinant įrangos stabilumą ilgalaikio veikimo metu.

Įrangos patikimumas

• Ilgas sandarinimo laikas:Įranga naudoja pažangią sandarinimo technologiją, kad būtų užtikrintas daugiau nei 2000 valandų sandarinimo laikas, labai sumažintas priežiūros dažnis ir gamybos prastovos bei pagerintas bendras įrangos patikimumas.
• Veiksminga variklio pavara:Pagrindinė variklio galia yra 110 kW, kuri suteikia stiprią varomąją jėgą įrangai, užtikrina efektyvų ir stabilų veikimą bei sumažina energijos sąnaudas.
• Mažo triukšmo dizainas:Įrangos triukšmas kontroliuojamas žemiau 80 dB (A), atsižvelgiant į didelį šiuolaikinės pramoninės aplinkos jautrumą triukšmui, užtikrinant saugią darbo aplinką operatoriams.



vardas	Poslinkis	Išmetimo slėgis	Įleidimo slėgis	Maksimali išmetimo temperatūra	Išmetimo temperatūra (po aušinimo)	Sandarinimo tarnavimo laikas	Pagrindinė variklio galia	Triukšmas
Parametras	Greater than or equal to 1000Nm³/h@12.5MPa	45 MPa	2 ~ 20 MPa	Mažesnis arba lygus 120 laipsnių	Mažesnis arba lygus 40 laipsnių	Didesnis arba lygus 2000h	110 kW	Mažesnis arba lygus 80 dB(A)



2. Kompresoriaus slydimai

Modulis pagrįstas dizainas:Moduliai yra atskirti hidraulinei sistemai, suspaudimo sistemai, šilumos mainų sistemai ir vamzdynų sistemai, kad būtų lengviau eksploatuoti ir prižiūrėti.

Saugumas ir patikimumas:Slydimų elektriniai komponentai yra atsparūs sprogimui su patikima elektrostatinio įžeminimo sistema. Siekiant apsaugoti įrangą nuo per didelio slėgio, naudojami viso pakėlimo apsauginiai vožtuvai. Dujų detektorius yra įdėtas į slydimus, kurie yra prijungti prie kompresoriaus ESD sistemos, kad avariniu atveju automatiškai išsijungtų ir išjungtų dujų įvadą.

Labai automatinis dizainas:PLC visiškai automatinė valdymo sistema pritaikyta kompresoriaus valdymui. Valdymo skydelis gali rodyti ir patikrinti kompresoriaus veikimo būseną su aliarmo ir automatinės diagnostikos funkcijomis. Galimos paleidimo vienu spustelėjimu, įspėjimo apie gedimus/diagnozavimo ir kitos funkcijos.

Pilna vandens aušinimo sistema:Tai palaiko efektyvesnius šilumos mainus, žemesnę išmetamųjų dujų temperatūrą ir žemesnę darbinę temperatūrą.

Visai įrangai buvo suteiktas sprogimui atsparus sertifikatas, kaip reikalaujama pagal regiono, kuriame yra naudotojas, taisykles.



Rodiklis	Išmetimo slėgis	Numatytoji dozavimo talpa	Darbinė temperatūra
Parametras	45 MPa	1000 kg per dieną	-25-55 laipsnis



3. Vandenilio dozatorius

Visiškai automatinis valdymas:vienu spustelėjimu galima papildyti vandenilį su nuotėkio aptikimo, aliarmo ir išjungimo funkcijomis. Kai kalbama apie nustatytą 35 MPa/70 MPa slėgį degalų papildymo metu, jis automatiškai sustoja, kad būtų išlaikytas saugumas pagrindiniame lygyje.

Platus srauto diapazonas:Vandenilio dozatoriaus srauto diapazonas yra {{0}},0 kg/min., o tai gali patenkinti vandenilio degalų papildymo poreikį įvairiose srityse: nuo nedidelio masto laboratorijose iki didelio masto naudojimo pramonėje.

Didelio tikslumo matavimas:Tik ±1,5% matavimo klaida ir iki 0,5% matavimo pakartojamumas užtikrina tikslų vandenilio papildymo matavimą ir kainodarą.

Saugus ir sprogimui atsparus dizainas:Įrangos atsparumo sprogimui lygis yra sertifikuotas kaip Ex de ib mb llC T4Gb, kuris užtikrina, kad įranga gali veikti saugioje ir stabilioje aplinkoje, kaip patikima degalų papildymo proceso saugumo garantija.

vardas	Srauto diapazonas	Matavimo klaida	Matavimo pakartojamumas	Darbinis slėgis	Sprogimui atspari klasė
Parametras	{{0}}~5,0 kg/min	±1.5%	0.50%	35 MPa / 70 MPa	ExdemibllCT4Gb



4. Sekos valdymo pultas

Modulis pagrįstas dizainas:Bendra dujotiekio struktūra yra modulinė, kurią personalui lengva taisyti ir prižiūrėti.

Efektyvus programos valdymo dizainas:Galimas automatinis degalų papildymas / saugojimas su keliais purkštukais, kad vienu metu būtų galima papildyti vandeniliu varomas transporto priemones.

Saugus ir patikimas dizainas:Vandenilio vamzdžiai sujungiami autoklavo jungtimis (C&T jungiamosiomis detalėmis) arba NPT jungiamosiomis detalėmis. Elektriniai komponentai atitinka atsparumo sprogimui reikalavimus.

Pritaikomas įvairioms sąlygoms:Sekos valdymo skydelis gali gerai veikti esant įvairioms aplinkos sąlygoms, kurių darbinė temperatūra svyruoja nuo -40 laipsnio iki 50 laipsnių, todėl jį galima pritaikyti įvairioms darbo sąlygoms.

vardas	Taikoma terpė	Darbinis slėgis	Projektinis slėgis	Aplinkos temperatūra	Įvertinimas
Parametras	H2	45 MPa	50 MPa	-40 laipsnis ~50 laipsnių	III



5. Iškrovimo kolonėlė

Sudėtingas dujotiekio dizainas:Visas dujotiekis sutvarkytas pagal aiškaus srauto procesą, sudarytą iš pirminės ir antrinės sekcijų. Pirminę sekciją (vandeniliui) ir antrinę sekciją (azoto valymui, naudojamą pakeitimo reakcijose) lengva atpažinti, todėl galima efektyviai pagerinti operacijų tikslumą ir saugą bei sumažinti netinkamą veikimą.

Saugus ir patikimas dizainas:Dujos prietaisams ir valymui yra izoliuotos. Naudojami pilno pakėlimo apsauginiai vožtuvai. Dujotiekis suprojektuotas su automatine nuotėkio aptikimo funkcija.

Tikslus matavimo pakartojamumas:Iškrovimo kolonėlės matavimo pakartojamumas yra 0,5%. Tikslus matavimo valdymas užtikrina tikslų ir stabilų iškrovimą.

Didelis filtravimo tikslumas:Didelio efektyvumo 5 μm filtrai gali pašalinti kitas vandenilio priemaišas ir pagerinti vandenilio grynumą.

vardas	Taikoma terpė	Darbinis slėgis	Projektinis slėgis	Matavimo pakartojamumas	Filtravimo tikslumas
Parametras	H2	0~20 MPa	25 MPa	0.50%	5μm



Hidrauliniai kompresoriai yra paprastos konstrukcijos, kurių gamybos ir priežiūros sąnaudos yra mažesnės, o tai palaiko dažną paleidimą ir išjungimą su dideliu vieneto poslinkiu. Šis modelis gali vyrauti ateityje. Sparčiai daugėjant FCEV ir didėjant ridai bei apkrovai, yra potencialus nebrangių, didelio srauto ir didelio iškrovimo slėgio kompresorių tyrimas ir plėtra.

① Didelis srautas:Didelio srauto kompresoriai gali teikti paslaugas daugiau transporto priemonių, didindami klientų pelningumą. 1000 kg/d vandenilio degalų stotis komerciniais tikslais gali palaikyti 40 sunkiasvorių sunkvežimių.

② Aukštas išleidimo slėgis:Esant tokiam pat vandenilio kiekiui, 70 MPa transporto priemonių rida yra 67 % didesnė nei 35 MPa transporto priemonių. Aukšto slėgio degalų papildymas yra ateities tendencija.

③ Lengva prižiūrėti:Susidėvėjusių dalių, tokių kaip dujų vožtuvai ir sandarinimo žiedai, eksploatavimo laikas aukšto slėgio vandenilio aplinkoje pailgėja, o tai supaprastina priežiūros procedūras ir sumažina vandenilio degalinės priežiūros išlaidas.

④ Protingas dizainas:Remiantis būsenos stebėjimu, nuspėjamąja diagnoze, trikčių šalinimo priemonėmis, duomenų modeliais, galima numatyti kompresoriaus tarnavimo laiką, kad būtų išvengta galimo praradimo sustojus.

Susisiekite su mumis dėl sprendimo, atitinkančio jūsų poreikius, biudžetą ir tvarkaraštį.
