Hydrogen Production By Alkaline Water Electrolysis
1500Separation System Purification System
1/6
Vandenilio gamyba šarminės vandens elektrolizės būdu
Šios AWE vandenilio gamybos įrangos nuolatinės srovės energijos suvartojimas yra tik 4.{1}}.6 kWh/Nm³, o tai yra daug efektyvesnė gamyboje nei tradicinė įranga.
Siųsti užklausą
produkto pristatymas

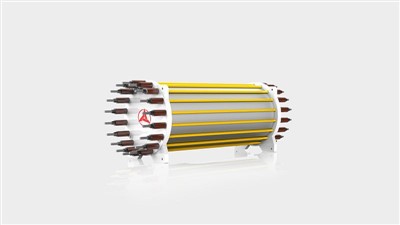

1500 Nm3/h Šarminio vandens elektrolizatorius
Privalumas
1. Geresnis prisitaikymas prie svyruojančios galios - Galios svyravimų diapazonas nuo 30% iki 120%, ši sistema yra optimaliai pritaikyta vėjo ir saulės energijai panaudoti vandenilio gamybai. Platus jo asortimentas leidžia sklandžiai integruotis su atsinaujinančiais energijos šaltiniais, užtikrinant nuoseklų ir efektyvų veikimą, nepaisant svyruojančių galios įvesties.
2. Nenutrūkstamas patikimumas - Sukurta siekiant didžiausio patikimumo, ši sistema apima pažangias funkcijas, užtikrinančias didesnį saugumą ir ilgaamžiškumą. Jame yra dvigubos saugumo priemonės su vidiniu ir išoriniu sandarinimu, taip pat patobulinta tvirtinimo sistema, kuri sumažina elektrolizatoriaus nuotėkį net kintančiomis darbo sąlygomis. Be to, didelio skersmens dviejų polių plokščių technologijos ir storos dvipolio plokštės dangos, viršijančios 50 μm, integracija užtikrina puikų atsparumą korozijai ir ilgesnį tarnavimo laiką, garantuojantį nepertraukiamą veikimą.
3. Puikus energijos vartojimo efektyvumas - Sukurta siekiant optimalaus energijos vartojimo efektyvumo, ši sistema naudoja novatoriškas technologijas, kad sumažintų nuolatinės srovės energijos suvartojimą. Jo naujoji srauto lauko konstrukcija yra kruopščiai modeliuojama ir išbandoma, kad būtų pasiektas tolygus srauto paskirstymas kuro elementuose, o naujos kartos elektrodai pasižymi pramonėje pirmaujančiu potencialu ir padidintu elektrodų reakcijų tolerancija. Dėl to visapusiškas energijos suvartojimas yra ribojamas iki nepaprasto Mažesnio arba lygaus 4,8 kWh/Nm³, o tai atspindi įsipareigojimą naudoti tvarią energiją.
4. Pagreitinto šaltojo paleidimo galimybė - Turėdama savaime sukurtą šarminio šildymo cirkuliacinę sistemą, ši sistema žymiai sumažina šalto paleidimo laiką 50%. Šis naujoviškas sprendimas supaprastina operacijas, užtikrina greitą aktyvavimą ir sumažina prastovų laiką, taip padidindamas našumą ir veiklos efektyvumą.
Techninės specifikacijos ir našumas
1. Visiškai pranašesnis už didelius vandenilio gamybos pajėgumus
Šios AWE vandenilio gamybos įrangos vandenilio gamybos pajėgumas siekia iki 1500 Nm3/h.
2. Mažesnės sąnaudos, bet didesnis efektyvumas, kai nuolatinės srovės suvartojimas yra 4.{2}}.6 kWh/Nm³
Šios AWE vandenilio gamybos įrangos nuolatinės srovės energijos suvartojimas yra tik 4.{1}}.6 kWh/Nm³, o tai yra daug efektyvesnė gamyboje nei tradicinė įranga.
3. Ypatingai grynas, didesnis arba lygus 99,8 % prieš gryninimą, didesnis arba lygus 99,999 % po gryninimo
Vandenilio, pagaminto naudojant šią AWE vandenilio gamybos įrangą, grynumas prieš gryninimą yra didesnis nei 99,8%, o po valymo jį galima dar padidinti iki daugiau nei 99,999%. Aukšto grynumo vandenilis ne tik patenkina pramoninės gamybos poreikius, bet ir suteikia galingą paramą moksliniams tyrimams.
4. Stabilus ir patikimas su 1,8 MPa darbiniu slėgiu ir 90±5 laipsnių darbine temperatūra
Be didelių gamybos pajėgumų, įranga turi išlaikyti stabilų ir patikimą veikimą. Šios AWE vandenilio gamybos įrangos konstrukcijoje buvo atsižvelgta į tai. Jo darbinis slėgis reguliuojamas 1,8 MPa, o darbinė temperatūra palaikoma 90±5 laipsnių, o tai ne tik užtikrina normalų įrangos veikimą, bet ir saugesnę bei patikimesnę gamybos aplinką operatoriams.
5. Efektyvus veikimas, kai galios svyravimų diapazonas yra 30-120 %
Šios AWE vandenilio gamybos įrangos galios svyravimų diapazonas yra platus nuo 30% iki 120%, užtikrinant, kad įranga gali efektyviai veikti įvairiomis darbo sąlygomis.
vardas
Parametras
Vandenilio gamybos pajėgumai (Nm3/h)
1500
DC energijos suvartojimas (kWh/Nm3)
4.4~4.6
Vandenilio grynumas (prieš valymą)
Didesnis arba lygus 99,8 %
Vandenilio grynumas (po valymo)
Didesnis arba lygus 99,999 %
Darbinis slėgis (MPa)
1.8
Darbinė temperatūra (laipsniai)
90±5
Energijos suvartojimo diapazonas
30~120%
Taikymo sritis
1. Auganti vandenilio įrangos paklausa transporto terminaluose – Didėjantis vandenilio infrastruktūros poreikis transporto terminaluose akivaizdžiai matomas įvairių komponentų paklausoje. Tai apima elektrolizatorius, skirtus vandenilio gamybai vietoje, ir vandenilio degalų papildymo stotis, skirtas sklandžiai papildyti transporto priemones. Be to, reikalaujama, kad laive esančios vandenilio saugojimo sistemos ir degalinės būtų pritaikytos vidutinės ir sunkiosios transporto priemonės, varomos vandeniliu. Be to, vamzdžių ryšulių sunkvežimių diegimas palengvina vandenilio tiekimą į sritis, kuriose trūksta tiesioginių vandenilio išteklių, taip užtikrinant platų pasiekiamumą ir vandeniliu varomų transportavimo sprendimų pritaikymą.
2. Didėjantis susidomėjimas alternatyvia žalia vandenilio pramonei skirta įranga – Auganti ekologiška vandenilio pramonė skatina alternatyvios įrangos, pritaikytos įvairioms reikmėms, paklausą. Elektrolizatoriai atlieka lemiamą vaidmenį gaminant žaliąjį vandenilį amoniako ir metanolio sintezei, rafinavimui ir anglies chemijos pramonei. Be to, elektrolizatoriai naudojami kaip gyvybiškai svarbi reduktorius metalurgijos sektoriuje, palaikant tvarią praktiką ir mažinantį poveikį aplinkai pramoniniuose procesuose.
3. Didėjantis didelio masto vandenilio energijos saugojimo poreikis - Didelio masto vandenilio energijos kaupimo sprendimų būtinybę lemia kintantys energijos gamybos modeliai. Centralizuoti elektrolizatoriai yra labai svarbūs gaminant vandenilį, kad būtų galima efektyviai kaupti energijos perteklių. Be to, integruotos vandenilio gamybos ir degalų stotys, maitinamos iš paskirstytų atsinaujinančių energijos šaltinių arba sinchronizuotos su tinklo slėnio apkrova, palengvina sklandų energijos kaupimą ir paskirstymą, prisidedant prie tinklo stabilumo ir atsparumo.
4. Auganti didelio grynumo vandenilio paklausa laboratorijose ir medicinos paslaugose - Didelio grynumo vandenilio poreikis laboratorijose ir medicinos tarnybose pabrėžia specializuotos įrangos svarbą. Mažos apimties PEM elektrolizatoriai yra būtini vandenilio gamybai vietoje, tenkinant specifinius laboratorijų ir medicinos įstaigų poreikius. Be to, PEM elektrolizatorių laboratorijoms labai svarbu užtikrinti aukšto grynumo vandenilio išeigą, kuri remia tikslius tyrimus ir medicinines programas, kurios priklauso nuo nesugadintų vandenilio šaltinių.
Su vandens elektrolize susiję procesai
Japonija sukūrė kieto polimero vandens elektrolizės procesą, kuris gali naudoti fluoro dervos pagrindu pagamintą jonų mainų membraną kaip kietą protonų laidininkų elektrolitą. Kietajam polimeriniam elektrolitui plonėjant, elektrolito varža mažėja, o tai naudinga elektrolizės veikimui esant dideliam srovės tankiui. Pavyzdžiui, naudojant kietojo oksido elektrolitą. Galima taikyti aukštos temperatūros vandens elektrolizės procesą naudojant vandens garus. Šio proceso teorinė skilimo įtampa yra maža, mažėja reikalingas elektros energijos kiekis, ypač sumažėja viršpotencialas, kuris yra atsparumas elektrolizės reakcijai. Todėl tikimasi, kad tai bus didžiausio efektyvumo elektrolizės metodas ir elektrolizės veikimas su mažiausia elementų įtampa. Japonijoje sukurtame kieto polimero vandens elektrolizatoriuje katodas yra platina padengtas grafito elektrodas, anodas yra iridžio lydinys ir iridžio oksidas, o tarpas tarp mazgo ir jonų mainų membranos yra 150–300 um, taigi. pasiekti aukštą efektyvumą. Katodo matrica yra grafitas. Titanas dažnai naudojamas kaip anodo bazė.
Kiti eksperimentiniai vandens elektrolizės metodai
Įrenginys I Kaip elektrolizatorių naudokite 500 ml stiklinę. Elektrodai pagaminti iš storos varinės vielos, padengtos plastikiniais vamzdeliais. Kiekvienas galas atidengtas 2 cm ir sulenktas į kabliuko formą. Vienas galas pritvirtintas prie stiklinės, o kitas naudojamas kaip elektrodas. Kaip elektrolitą naudokite 15 % natrio hidroksido tirpalą ir du tokio pat dydžio mėgintuvėlius kaip oro surinkimo mėgintuvėliai. Kadangi natrio hidroksido tirpalas yra ėsdinantis, pirmiausia galite užpildyti mėgintuvėlį natrio hidroksido tirpalu, uždengti servetėlės popieriumi ir apversti. Kadangi atmosferos slėgis yra stipresnis už skysčio slėgį mėgintuvėlyje, popierius nenukris. Įkiškite mėgintuvėlį aukštyn kojomis po skysčio paviršiumi, pincetu nuimkite popierių, uždėkite mėgintuvėlį ant elektrodo ir pritvirtinkite mėgintuvėlį kartonu su dviem apvaliomis skylutėmis. Elektrolizės metu, kai prijungiamas 6–12 voltų nuolatinės srovės maitinimo šaltinis, ant dviejų polių atsiras daug burbuliukų. Po 3 minučių prie katodo galima gauti apie 16 ml vandenilio, o prie anodo – apie 8 ml deguonies. Norėdami išbandyti gautą vandenilį ir deguonį, vieną storos geležinės vielos galą galite sulenkti į apskritimą, uždėti ant jo kartono gabalėlį, pakišti po mėgintuvėlio anga, išimti, o tada stovint išbandyti. tai stačiai.
II įrenginys Didelis sūraus vandens butelis su nupjautu dugnu naudojamas kaip elektrolitinis elementas, o elektrodai pagaminti iš dviejų storų varinių laidų, pervestų per guminį kamštį. Siekiant apriboti elektrolizę mažame plote, kaip elektrolizatorius naudojamas kliūtis. Pirmiausia pripildykite buteliuką vandens 3–4 cm aukščiau už elektrodą, tada piltuvu su ilgakakle įpurkškite 15% natrio hidroksido tirpalo į butelio kakliuko dugną ir išspauskite švarų vandenį iki viršutinio sluoksnio. Užpildykite du tokio paties dydžio mėgintuvėlius švariu vandeniu ir pastatykite juos aukštyn kojomis virš elektrodų, tada įjunkite elektrą ir atlikite eksperimentą taip pat, kaip aprašyta aukščiau. Šis metodas yra patogesnis valdyti.
Vandens elektrolizės atsargumo priemonės
1. Elektrolizuojant vandenį naudojama įtampa ir rūgšties tirpalo koncentracija yra glaudžiai susijusios su dujų išsiskyrimo greičiu.Naudojant 18–24 voltų įtampą ir sieros rūgšties koncentraciją nuo 1:6 iki 1:8, dujos dviejuose poliuose generuojasi greičiau, o burbuliukai yra didesni. Tam, kad susikauptų tam tikras dujų kiekis, reikia tik 4–5 minučių ir matomas akivaizdus tūris. Palyginti. 2. Pagrindinė priežastis, kodėl deguonies tūris, gaunamas elektrolizuojant vandenį, yra mažas, yra dėl šalutinių reakcijų: Katodas: 2H2SO4=2H++2HSO4- Anodas: 2H++2e-=H2; H2S2O8++H2O=H2SO4+H2SO5; H2SO5+H2O=H2SO4+H2O2 Prie anodo susidaręs vandenilio peroksidas yra gana stabilus rūgštiniame tirpale ir nėra lengvai suskaidomas į deguonį, todėl deguonies tūris yra mažas. Deguonies ir vandenilio tirpumo vandenyje skirtumas yra nedidelis. 3. Dujų vamzdis sintetinant vandenį turi būti tvirtai pritvirtintas prie geležies stovo.Geriausia ant stiklo kriauklės dugno uždėti plastiko lakšto sluoksnį.
4. Sintetindami vandenį nenaudokite vandenilio ir deguonies tūrio santykio 2:1, nes šiuo metu sprogstamoji galia yra stipriausia. Kad stiklo vamzdelis nesprogtų, viršutinėje stiklo vamzdelio dalyje galite pagaminti apsauginę movą iš nailono siūlų arba plastikinio popieriaus.
